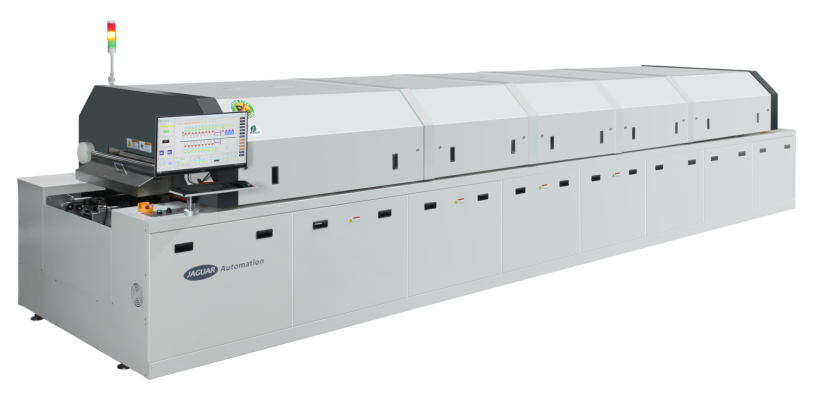

真空回流焊炉VR-1200-N
1.产品介绍
·真空压力测量反应炉膛内数值而非真空泵数值
·低至2mbar的真空有效减少空洞数量
·三段式传输系统:加热区、真空区和冷却区
·炉膛自动定位至制程或维护位置
·出色的冷却性能
·低维护需求,减少停机时间
2.设备参数
·外型尺寸:7160*1670*1460mm
·主体颜色:计算机灰
·净重:Approx. 4250KG
·排风量:10m3/min×2通道
·电源:5线3相; 380V 50/60HZ
·功率:启动功率62KW,工作功率16KW
·升温时间:约45mins
·温度范围:预热区--300°C,高温区--300℃
·真空度:1mbar~10mbar
·PCB最大宽度:460mm
·部品高度:板上40mm/板下30mm
·运输方向:左向右
·导轨固定方式:前端固定
·导轨距地面高度:900±20 mm
·运输速度:300-2000mm/min
·参数存储:可存多种生产设置参数与状况
·异常报警:超高或超低温报警,声、光两种方式
·润滑油加注:可自动手动方式自由切换
3.设备配置
·加热/冷却区数量:7个预热区,2个高温区+真空腔,4个水温冷却区
·加热区长度:3850mm
·温控方式:PID闭环控制+SSR驱动
·温度控制精度:± 1.0℃
·温度测试线:4条
·PCB运输方式:链条
·冷却方式:水冷, 5匹外置式水冷机,充足冷却能力满足无铅工艺要求
·电动打开上温区盖:标准配置
·三种操作模式:运行/演示/编辑 标准配置
·在线编辑功能:标准配置
·助焊剂管理:氮气炉膛标配空气循环过滤,优化炉内环境,易于维护保养
4.氮气系统
·入口及出囗氮气保护装置
·助焊剂回收系统
·氮气流量计
·氮气消耗量 (标准) 500PPM at 25m³/hr
