什么是波峰焊
来源： 作者：深圳市捷豹自动化设备有限公司 发布时间：2014-12-29 22:55 浏览量：1091
波峰焊机是在浸焊机的基础上发展起来的自动焊接设备，两者最主要的区别在于设备的焊锡槽。波峰焊（Wave Soldering）是利用焊锡槽内的机械式或电磁式离心泵，将熔融焊料压向喷嘴，形成一股向上平稳喷涌的焊料波峰，并源源不断地从喷嘴中溢出。装有元器件的印制电路板以直线平面运动的方式通过焊料波峰，在焊接面上形成浸润焊点而完成焊接。图1是波峰焊机的焊锡槽示意图。
图1波峰焊机焊锡槽示意图
现在，波峰焊设备已经国产化，波峰焊成为应用最普遍的一种焊接印制电路板的工艺方法。这种方法适宜成批、大量地焊接一面装有分立元件和集成电路的印制线路板。凡与焊接质量有关的重要因素，如焊料与焊剂的化学成分、焊接温度、速度、时间等，在波峰焊机上均能得到比较完善的控制。图2是一般波峰焊机的内部结构示意图。

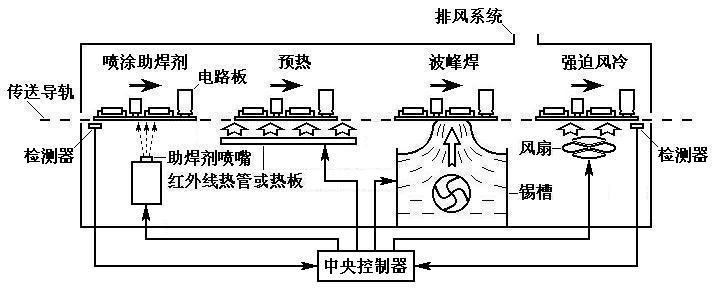

图2波峰焊机的内部结构示意图
将已完成插件工序的印制板放在匀速运动的导轨上，导轨下面有装有机械泵和喷口的熔锡槽。机械泵根据焊接要求，连续不断地泵出平稳的液态锡波，焊锡熔液通过喷口，以波峰形式溢出至焊接板面进行焊接。为了获得良好的焊接质量，焊接前应做好充分的准备工作，如预镀焊锡、涂敷助焊剂、预热等；焊接后的冷却、清洗这些操作也都要做好。
波峰焊机的焊料液在锡槽内始终处于流动状态，使工作区域内的焊料表面无氧化层。由于印制板和波峰之间处于相对运动状态，所以助焊剂容易挥发，焊点内不会出现气泡。
